L'optimisation des paramètres d'injection pour un moule à deux injections est un processus critique qui a un impact direct sur la qualité, l'efficacité et la rentabilité de la production de moulage par injection. En tant que fournisseur de moules à deux injections, j'ai été témoin des défis et des opportunités liés au réglage précis de ces paramètres. Dans ce blog, je partagerai quelques informations et stratégies clés pour vous aider à optimiser les paramètres d'injection pour vos deux projets de moules à grenaille.
Comprendre le moulage à deux coups
Moulage en deux coups, également connu sous le nom deMoule à deux coupsouMoulage bicolore, est un processus de moulage par injection spécialisé dans lequel deux matériaux ou couleurs différentes sont injectés dans une seule cavité de moule en deux étapes distinctes. Ce processus permet de créer des pièces complexes, multimatériaux ou multicolores en une seule opération, éliminant ainsi le besoin de processus d'assemblage secondaire.
La première étape pour optimiser les paramètres d’injection d’un moule à deux injections consiste à bien comprendre les matériaux utilisés. Différents matériaux ont des points de fusion, des viscosités, des taux de retrait et des caractéristiques d'écoulement différents. Par exemple, les thermoplastiques comme le polypropylène et le polyéthylène ont des points de fusion relativement bas et de bonnes propriétés d'écoulement, tandis que les plastiques techniques tels que le polycarbonate et le nylon ont des points de fusion plus élevés et nécessitent des conditions de traitement plus précises.
Paramètres d'injection clés et leur impact
1. Température d'injection
La température d'injection a un impact significatif sur la fluidité et la viscosité du plastique fondu. Si la température est trop basse, le plastique risque de ne pas s'écouler correctement dans la cavité du moule, ce qui entraînerait un remplissage incomplet, des tirs courts ou une mauvaise finition de surface. En revanche, si la température est trop élevée, le plastique peut se dégrader, entraînant une décoloration, une fragilité et une réduction des propriétés mécaniques.
En tant que fournisseur de moules à deux injections, je recommande de réaliser des essais spécifiques au matériau pour déterminer la plage de température d'injection optimale. Généralement, le matériau de la première grenaille doit être injecté à une température qui permet un bon écoulement et une bonne adhérence à la surface du moule, tandis que le matériau de la seconde grenaille doit être injecté à une température qui garantit une bonne liaison avec le matériau de la première grenaille sans provoquer une fusion ou une déformation excessive de la première couche.
2. Pression d'injection
La pression d’injection est un autre paramètre crucial qui affecte le remplissage de la cavité du moule. Une pression suffisante est nécessaire pour forcer le plastique fondu dans tous les coins et détails du moule. Cependant, une pression excessive peut provoquer des bavures, des déformations et une augmentation des contraintes dans la pièce moulée.
Pour optimiser la pression d'injection, il est important de prendre en compte la géométrie de la pièce, le chemin d'écoulement du plastique et la viscosité des matériaux. Pour les pièces complexes avec des parois minces ou de longs trajets d'écoulement, des pressions d'injection plus élevées peuvent être nécessaires. Dans certains cas, un profil de pression d'injection à plusieurs étages peut être utilisé, dans lequel une pression initiale élevée est appliquée pour remplir rapidement la cavité du moule, suivie d'une pression de maintien plus faible pour compenser le retrait pendant le refroidissement.
3. Vitesse d'injection
La vitesse d'injection détermine la vitesse à laquelle le plastique fondu est injecté dans la cavité du moule. Une vitesse d'injection élevée peut permettre de remplir rapidement le moule, réduisant ainsi le risque de solidification prématurée et améliorant l'état de surface de la pièce. Cependant, si la vitesse d'injection est trop élevée, cela peut provoquer un emprisonnement d'air, des projections et des lignes de soudure.
À l’inverse, une vitesse d’injection faible peut entraîner un remplissage incomplet et une mauvaise qualité des pièces. La vitesse d'injection optimale dépend de la conception de la pièce, des propriétés du matériau et de la conception du moule. Pour les pièces à sections fines, une vitesse d'injection plus élevée peut être nécessaire pour garantir un remplissage correct, tandis que pour les pièces à sections épaisses, une vitesse d'injection plus lente peut être plus appropriée pour éviter une contrainte interne excessive.
4. Temps de refroidissement
Le temps de refroidissement est la période pendant laquelle la pièce moulée peut se solidifier dans le moule. Il s’agit d’un facteur critique pour déterminer le temps de cycle du processus de moulage par injection et la stabilité dimensionnelle de la pièce. Un temps de refroidissement insuffisant peut entraîner une déformation, un retrait et une mauvaise qualité des pièces, tandis qu'un temps de refroidissement excessif peut réduire la productivité et augmenter les coûts de production.
En tant que fournisseur de moules à deux injections, je suggère d'utiliser des canaux de refroidissement dans la conception du moule pour assurer un refroidissement uniforme de la pièce. Le temps de refroidissement doit être optimisé en fonction de l'épaisseur de la pièce, du matériau utilisé et de la vitesse de refroidissement du moule. Dans certains cas, l'utilisation d'un agent de refroidissement ou d'un système de refroidissement avec contrôle variable de la température peut permettre d'obtenir un refroidissement plus précis et de réduire la durée globale du cycle.
Stratégies d'optimisation des paramètres d'injection
1. Analyse du flux de moule
L'analyse du flux de moule est un outil puissant qui peut être utilisé pour simuler le processus de moulage par injection et prédire le comportement du plastique fondu dans la cavité du moule. En utilisant un logiciel d'analyse de flux de moule, vous pouvez évaluer différents paramètres d'injection, tels que la température, la pression, la vitesse et le temps de refroidissement, et les optimiser avant la fabrication du moule lui-même.
Cela vous permet d'identifier les problèmes potentiels, tels que les pièges à air, les lignes de soudure et le remplissage incomplet, et d'effectuer les ajustements nécessaires à la conception du moule ou aux paramètres d'injection. En tant que fournisseur de moules à deux injections, je recommande souvent à mes clients une analyse du flux de moule afin de garantir la meilleure qualité de pièce et la meilleure efficacité de production possibles.
2. Essais et erreurs
Malgré les progrès réalisés dans l'analyse des flux de moule, les essais et erreurs restent un élément important de l'optimisation des paramètres d'injection. Une fois le moule fabriqué, une série d’essais doit être effectuée pour affiner les paramètres d’injection. Commencez par les paramètres recommandés en fonction du matériau et de la conception de la pièce, puis effectuez de petits ajustements en fonction des résultats de chaque essai.
Surveillez la qualité des pièces moulées, y compris les dimensions, l'état de surface et les propriétés mécaniques, et enregistrez les paramètres d'injection utilisés pour chaque essai. Ces données peuvent être utilisées pour identifier les tendances et déterminer les paramètres d'injection optimaux pour la pièce et le moule spécifiques.
3. Amélioration continue
L'optimisation des paramètres d'injection n'est pas un processus ponctuel. À mesure que le volume de production augmente et que l'environnement de production change, les paramètres d'injection peuvent devoir être ajustés pour maintenir une qualité constante des pièces. Examinez régulièrement les données de production, y compris le temps de cycle, le taux de rebut et la qualité des pièces, et effectuez les ajustements nécessaires aux paramètres d'injection pour améliorer la productivité et réduire les coûts.
Le rôle deOutillage 2ken optimisation des paramètres

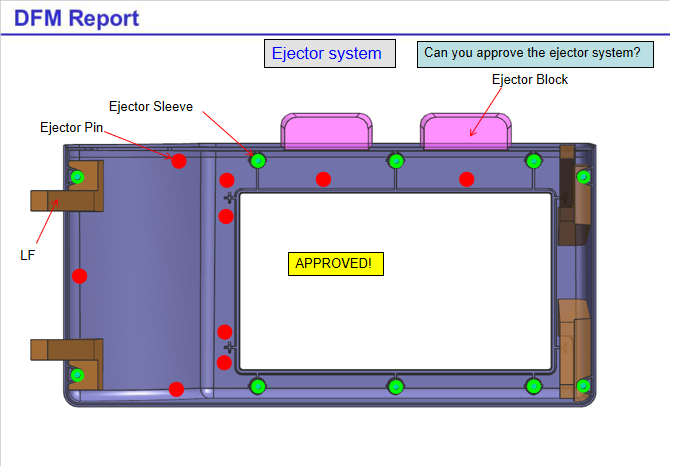

L'outillage 2k joue un rôle crucial dans l'optimisation des paramètres d'injection pour un moule à deux injections. Un outil 2K bien conçu peut garantir un bon alignement des deux tirs, une répartition uniforme du plastique fondu et un refroidissement efficace de la pièce.
La conception de l'outil 2k doit prendre en compte les exigences spécifiques du processus de moulage par injection, telles que la séquence d'injection, l'emplacement des portes et les canaux de refroidissement. Par exemple, les portes doivent être positionnées de manière à ce que le plastique fondu puisse s'écouler en douceur dans la cavité du moule sans provoquer d'emprisonnement d'air ou de projection. Les canaux de refroidissement doivent être conçus pour fournir un refroidissement uniforme à toutes les parties du moule, réduisant ainsi le risque de déformation et de retrait.
Conclusion
L'optimisation des paramètres d'injection pour un moule à deux injections est un processus complexe mais essentiel pour obtenir une production de moulage par injection de haute qualité et rentable. En comprenant les paramètres d'injection clés, en utilisant des stratégies telles que l'analyse du flux de moule et les essais et erreurs, et en considérant le rôle de l'outillage 2K, vous pouvez optimiser les paramètres d'injection et améliorer les performances globales de vos deux projets de moulage par injection.
Si vous recherchez un fournisseur fiable de moules à deux injections pour vous aider dans vos projets de moulage par injection, nous sommes là pour vous aider. Notre équipe d'experts possède une vaste expérience dans la conception et la fabrication de moules à deux grenailles de haute qualité et peut vous fournir des solutions personnalisées pour répondre à vos besoins spécifiques. Contactez-nous dès aujourd'hui pour discuter de votre projet et commencer à optimiser vos paramètres d'injection pour de meilleurs résultats.
Références
- Beasley, DR (2003). Manuel de moulage par injection. Publications Hanser Gardner.
- Rosato, DV et Rosato, DV (2000). Manuel de moulage par injection. Éditeurs académiques Kluwer.
- Trône, JL (1996). Moulage par injection de thermoplastiques : matériaux, traitement et technologie. Marcel Dekker.
