Dans le domaine de la fabrication, l'outillage inséré joue un rôle central dans la création de composants complexes de haute qualité. En tant que fournisseur d'outillage inséré, j'ai été témoin de première main la gamme diversifiée de types d'outillage insérés et de leurs applications. Dans ce blog, j'explorerai les différents types d'outillage inséré, leurs caractéristiques et leur signification dans diverses industries.
1. Outillage d'inserts filetés
Les inserts filetés sont l'un des types les plus courants d'outillage inséré. Ils sont utilisés pour fournir une connexion filetée forte et fiable dans des matériaux qui peuvent ne pas avoir suffisamment de résistance pour maintenir un fil par eux-mêmes, comme les plastiques ou les métaux mous.
Il existe plusieurs types d'inserts filetés, notamment des inserts de presse, des inserts de chaleur et des inserts à ultrasons. Les inserts de pression - Fit sont conçus pour être pressés dans un trou pré-percé dans le matériau de base. L'interférence ajuste entre l'insert et le trou crée une connexion sécurisée. Les inserts de chaleur, d'autre part, sont insérés dans le matériau à l'aide de chaleur. La chaleur adoucit le matériau environnant, permettant à l'insert d'être assis correctement. Les inserts à ultrasons utilisent l'énergie ultrasonique pour intégrer l'insert dans le matériau rapidement et efficacement.
Les inserts filetés sont largement utilisés dans les industries de l'automobile, de l'électronique et des biens de consommation. Par exemple, dans les intérieurs automobiles, les inserts filetés sont utilisés pour fixer divers composants tels que les panneaux de tableau de bord et les housses de siège. En électronique, ils sont utilisés pour sécuriser les circuits imprimés et autres composants électroniques.
2. Outillage d'inserts métalliques
Les inserts métalliques sont utilisés pour améliorer la résistance, la durabilité et la fonctionnalité des pièces en plastique. Ils peuvent être fabriqués à partir d'une variété de métaux, notamment en acier, en laiton et en aluminium. Les inserts métalliques peuvent être sous la forme d'épingles, de bagues ou de manches.
Les épingles sont souvent utilisées à des fins d'alignement et de positionnement. Ils garantissent que différentes parties d'un produit sont correctement assemblées. Les bagues, en revanche, sont utilisées pour réduire les frottements et l'usure entre les pièces mobiles. Ils peuvent également fournir une surface lisse pour les composants rotatifs ou coulissants. Les manches sont utilisées pour renforcer les parois des pièces en plastique, en particulier dans les zones où il y a une concentration de contraintes élevée.
Le processus d'insertion des inserts métalliques dans les pièces en plastique est souvent effectué pendant le [processus de moulage par insert] (/ injection - moulage / insert - moulage / insert - moulage - process.html). Ce processus consiste à placer l'insert métallique dans la cavité du moule avant d'injecter le plastique. Lorsque le plastique refroidit et se solidifie, il se lie à l'insert métallique, créant une partie forte et intégrale. Les inserts métalliques sont couramment utilisés dans des industries telles que la fabrication aérospatiale, médicale et industrielle.
3. Outillage en céramique insert
Les inserts en céramique sont connus pour leur grande dureté, leur résistance à l'usure et leur stabilité thermique. Ils sont souvent utilisés dans des outils de coupe, tels que des exercices, des moulins d'extrémité et des inserts de virage. Les inserts en céramique peuvent couper des matériaux durs tels que l'acier inoxydable, le titane et les aciers durcis avec une haute précision et une efficacité.
Il existe deux principaux types d'inserts en céramique: la céramique à base d'oxyde et la céramique non oxyde. Les céramiques à base d'oxyde, comme l'alumine, sont relativement peu coûteuses et ont une bonne stabilité chimique. La céramique non-oxyde, comme le nitrure de silicium et le nitrure de bore cubique (CBN), sont plus chers mais offrent une dureté supérieure et une résistance à l'usure.
Dans l'industrie de l'usinage, les inserts en céramique peuvent augmenter considérablement la productivité et la qualité du processus d'usinage. Ils peuvent fonctionner à des vitesses de coupe et des aliments plus élevées par rapport aux inserts de carbure traditionnels, en réduisant le temps d'usinage et le coût. Les inserts en céramique sont également utilisés dans des applications à haute température, comme dans les industries de la production aérospatiale et d'électricité.
4. Outillage d'inserts de diamant
Les inserts de diamant sont le type d'outillage inséré le plus dur et le plus usagé. Ils sont fabriqués à partir de diamant synthétique, qui a une excellente conductivité thermique et un faible coefficient de frottement. Les inserts de diamant sont principalement utilisés pour l'usinage des métaux non ferreux, tels que l'aluminium, le cuivre et le magnésium, ainsi que pour l'usinage des matériaux composites.
Il existe deux types d'inserts de diamant: les inserts de diamant polycristallin (PCD) et les inserts de diamant de vapeur chimique (CVD). Les inserts PCD sont fabriqués par des particules de diamant de frittage sous haute pression et à haute température. Ils ont une concentration élevée de particules de diamant, ce qui leur donne d'excellentes performances de coupe. Les inserts de diamant CVD sont fabriqués en déposant une fine couche de diamant sur un substrat en utilisant une technologie de dépôt de vapeur chimique. Ils offrent un avantage plus lisse et une meilleure finition de surface.
Les inserts de diamant sont largement utilisés dans les industries automobiles, aérospatiales et électroniques. Dans l'industrie automobile, ils sont utilisés pour l'usinage des composants du moteur, tels que les pistons et les culasses. Dans l'industrie de l'électronique, ils sont utilisés pour l'usinage des circuits imprimés et d'autres composants de précision.
5. Outillage pour l'insertion de moulage
[INSERT MOULLING TOLLING] (/ Injection - Moulage / insert - Moulage / insert - Moulage - outillage.html) est spécialement conçu pour le processus de moulage d'insertion. Ce type d'outillage doit être capable de positionner avec précision et de maintenir les inserts en place pendant le processus de moulage par injection. Il doit également assurer une appropriation et un refroidissement appropriés pour éviter les défauts du produit final.

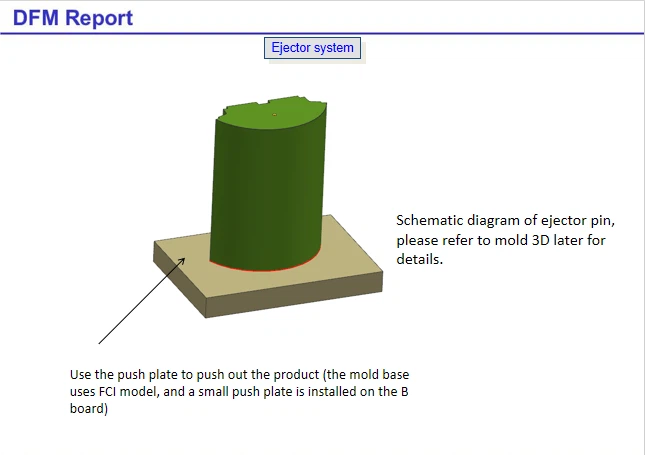

L'outillage de moulage d'insertion peut être personnalisé en fonction des exigences spécifiques du produit. Il peut inclure des fonctionnalités telles que les porte-insert, les épingles d'éjection et les canaux de refroidissement. La conception de l'outillage est cruciale pour le succès du processus de moulage par insert. Un outillage bien conçu peut améliorer la qualité et la cohérence des [pièces moulées à insérer] (/ injection - moulage / insert - moulage / insert - mouled - html), réduire les coûts de production et augmenter l'efficacité de la production.
Signification de différents types d'outillage inséré
Les différents types d'outils insérés offrent un large éventail d'avantages dans l'industrie manufacturière. Ils peuvent améliorer les propriétés mécaniques du produit final, telles que la résistance, la dureté et la résistance à l'usure. Ils peuvent également améliorer la fonctionnalité du produit, comme la fourniture de connexions filetées ou la réduction des frictions.
De plus, l'outillage inséré peut augmenter la productivité et l'efficacité du processus de fabrication. Par exemple, l'utilisation des inserts de coupe à haute performance peut réduire le temps d'usinage et le coût. L'outillage de moulage d'insertion peut combiner différents matériaux en une seule étape de fabrication, éliminant le besoin d'opérations d'assemblage supplémentaires.
Conclusion
En tant que fournisseur d'outillage inséré, je comprends l'importance de fournir des solutions d'outillage de haute qualité et fiables à nos clients. Les différents types d'outils insérés, y compris les inserts filetés, les inserts métalliques, les inserts en céramique, les inserts de diamant et les outils de moulage par insert, ont chacun leurs caractéristiques et applications uniques.
Que vous soyez dans l'automobile, l'électronique, l'aérospatiale ou toute autre industrie, le choix du bon type d'outillage inséré est crucial pour le succès de votre processus de fabrication. Si vous souhaitez en savoir plus sur nos produits d'outillage insérés ou si vous avez besoin d'aide pour sélectionner l'outillage approprié pour votre application, n'hésitez pas à nous contacter pour une discussion sur les achats. Nous nous engageons à vous fournir les meilleures solutions pour répondre à vos besoins spécifiques.
